价 格
订货量
￥180.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥1
| 品牌：科智立 | 型号：JY-LD6900 | 货号：2018-10 |
| 信息传送内容：都可以 | 支持网络：232通讯 | 频段：0.00134.2MHz |
| 发射功率：1W | 短信息模式：都可以 | 外形尺寸：40*30*10mm |
| 是否跨境货源：否 |

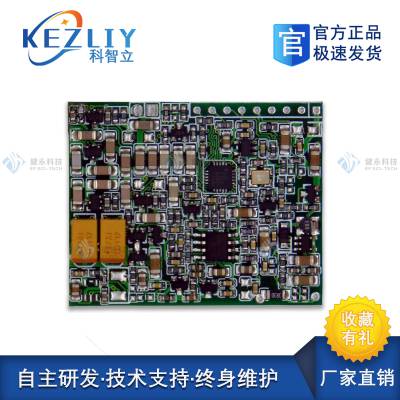

JY-LD6900具有以下特点：
◆ 工作频率134.2kHz、125kHz；
◆ 产品支持FDX-B、EMID及其兼容卡；
◆ 符合***11784/85***协议；
◆ 读2*12的玻璃管距离8cm以上，读动物耳标20cm以上；
◆ 读卡速度30ms，读卡非常稳定；
◆ UART通信接口，操作简单，5V电压，波特率9600bps；
◆ 模块尺寸:43.43mm*34.65mm*2mm；
◆ ***功耗，休眠状态可低至微安级别；
◆ 体积小巧，可方便集成到AGV读卡器、PDA等设备中。
1. 电气参数
1.1 极限参数
工作温度…………………………………………………………………………-20℃~+85℃
贮存温度……………………………………………………………………… -40℃~+125℃
供电电压(vcc to vss)……………………………………………………………-0.3V~+5.5V
电源管脚对地电压………………………………………………………………-0.3V~+5.8V
信号管脚对地电压………………………………………………………………-0.3V~+3.5V
每个管脚IOL………………………………………………………………… ±2mA
相对湿度 ………………………………………………………………………… 5%~95%
注：超出“额定值”条件下工作会造成器件的***损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在额定值条件下工作，否则会影响其可靠性。
1.2 直流特性
测试条件Temperature=+25℃。
表 2.1 器件直流特性表
符号 | 参数 | 测试条件 | 最小值 | 典型值 | 值 | 单位 |
VCC | 工作电压 | 4.6 | 5.0 | 5.5 | V | |
IDC1 | 电流消耗 | 正常模式 | 200 | mA | ||
IDC2 | 电流消耗 | 待机模式 | 0.5 | mA | ||
VOL | 输出低电平 | I(OLMAX)=-2mA | VSS | VSS+0.6 | V | |
VOH | 输出高电平 | I(OHMAX)=2mA | 3.0 | VCC | V |
2. 描述
2.1 管脚说明
JY-LD6900模块管脚定义如下。
图 3.1 JY-LD6900管脚图
表 3.1 器件管脚说明列表
管脚 | 符号 | 功能 |
1 | VCC | 电源输入引脚：5V |
2 | GND | 电源地 |
3 | CK | 悬空 |
4 | CD | 悬空 |
5 | PWEN | 模块使能引脚：高电平有效 |
6 | TX | 数据发送引脚 |
7 | RX | 数据接收引脚 |
9 | LED1 | LED输出引脚： 常态为高电平，读到标签输出低电平 |
A1 | ANT | 天线引脚 |
A2 | ANT | 天线引脚 |
注：UART的波特率默认为9600bit/s，有特殊要求的用户请事先向销售工程师说明。
2.2 接口方式和典型应用
JY-LD6900通过UART进行通信，用户只需通过UART发送简单的命令便可完成对ID卡的读操作。典型应用电路图如图 3.2所示。
图 3.2 JY-LD6900典型应用电路图
3. 通信与协议说明
3.1 通信接口
通信接口：TTL
数据格式：1个起始位、8个数据位、无奇偶校验位、1个停止位。
波特率：9600
3.2 调谐参数
阅读器上电后启动自检调谐程序，调谐完毕后会把调谐参数发送出来，该参数可用于对读卡器工作环境的评估。数据格式如下：
【数据帧头】+【调谐表】+【调谐点】
【数据帧头】：1字节
【调谐表】：16字节
【调谐点】：1字节
3.3 数据通信
卡片进入一次场区最多返回2包数据，发送命令$R#重新读取，发送$S#重新发送数据。
阅读器支持EMID和FDX-B两种格式电子标签，信号输出数据(ASCLL)格式如下：
【帧头$】+【标签类型码1B】+【十进制卡号15B】+【RCC校验2B】+【帧尾#】
【标签类型码】：1个字节，E为EMID，F为FDX-B。
【十进制卡号】：15字节，前3字节为国家代码，后12字节为卡号（高位在前）
例如“9 9 0 0 0 0 0 0 0 1 1 1 1 1 1“解析为国家代号：990，卡号：000000111111
【RCC校验】：前16字节的异或值(数据类型和卡号16B的异或值)，例如：&＃39;F&＃39;^&＃39;9&＃39;^&＃39;9&＃39;^&＃39;0&＃39;^&＃39;0&＃39;^&＃39;0&＃39;^&＃39;0&＃39;^&＃39;0&＃39;^&＃39;0&＃39;^&＃39;0&＃39;^&＃39;1&＃39;^&＃39;1&＃39;^&＃39;1&＃39;^&＃39;1&＃39;^&＃39;1&＃39;^&＃39;1&＃39; = 0X76，所以RCC为76；
备注：EMID输出时国家代号小于256，卡号小于4294967296。但了协议方便所以前面补0；
4. 机械尺寸
JY-LD6900机械尺寸如图 5.1所示。
图 5.1 模块机械尺寸
5. 免责声明
● 开发预备知识
JY-LD6900系列模块将尽可能提供全面的开发模板、驱动程序和应用说明文档以方便用户使用，但也需要用户熟悉自己设计产品所采用的硬件平台及C语言相关知识。
● EMI与EMC
JY-LD6900系列模块机械结构决定了其EMI性能必然与一体化电路设计有所差异。系列模块的EMI性能满足绝大部分应用场合，用户如有特殊要求，必然事先与我们联系。
JY-LD6900系列模块的EMC性能与用户地板的设计密切相关，尤其是电源电路、I/O隔离、复位电路，用户在设计底板时必须充分考虑以上因素。我们将努力完善模块的电磁兼容性，但不对用户最终应用产品的EMC性能提供任何***。
● 修改文档的权利
广州健永信息科技有限公司保留任何时候在没有事先声明的情况下对JY-LD6900系列模块相关文档修改的权利。
● ESD静电放电保护
JY-LD6900系列模块部分元件内置ESD保护电路，但当模块的恶劣的环境中使用时，依然建议用户在设计底板时提供ESD保护措施。安装JY-LD6900系列模块时，为确保安全请先将积累在身体上的静电释放，如佩戴可靠接地的静电环等；焊接过程中也应该注意释放静电，如确保焊接设备接地良好等。
6. 修订历史
表 7.1 文档版本信息
版本 | 日期 | 修改原因 |
V1.00 | 2010年9月11日 | 创建文档 |
V1.23 | 2011年2月15日 | 修改通信协议 |
