1. 简介

JY-LD6500模块是是广州健永信息科技有限公司开发的一款低频125K读卡模块，通过RS485进行通信，支持标准485 MODBUS RTU通讯协议，用户只需通过RS485发送简单的命令便可完成对ID卡的开关、读卡操作，而无需理解复杂的射频通信协议。小巧的体积、简单的操作方式和***的功耗，应用RS485可以联网构成分布式系统，使JY-LD6500非常适合应用于U位、机柜、服务器、红酒等贵重资产的监管与盘点，同时适用于生产管理。

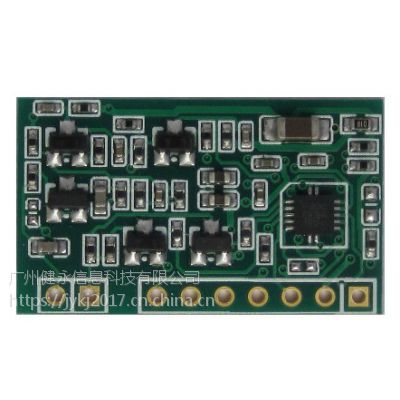

图 1.1 JY-LD6500实物图

JY-LD6500具有以下特点：

◆ 工作频率125KHz，穿透性强；

◆ 支持RS485串行总线标准，允许最多并联32个读卡模块；

◆ 支持标准485 MODBUS RTU通讯协议，可直接与常用工控设备连接。

◆ 体积小巧，易于集成到设备中；

◆ 模块支持读取*** 11784/11785***协议EMID编码格式兼容卡；

◆ 读卡距离5-10cm，有效防止窜读；

◆ ***功耗，可通过发送命令使模块进入低功耗模式。

2. 电气参数

   2.1极限参数

工作温度…………………………………………………………………………-20℃~+85℃

贮存温度……………………………………………………………………… -40℃~+125℃

供电电压(vcc to vss)……………………………………………………………-0.3V~+5.5V

管脚对地电压……………………………………………………………………-0.3V~+6.0V

相对湿度 …………………………………………………………………………  5%~95%

注：超出“额定值”条件下工作会造成器件的***损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在额定值条件下工作，否则会影响其可靠性。

2.2直流特性

测试条件Temperature=+25℃。

表 2-1 器件直流特性表

3. 接口方式与通信协议

3.1接口方式

JY-LD6500通过RS485进行通信，用户只需通过RS485发送简单的命令便可完成开关读卡操作。

波特率：9600bps / 19200bps

3.2数据格式

配置从机：（485总线上只能挂一个从机才能下发配置命令）

主机发送报文格式：（实际发送报文：00  06  00  00  02  01  CRCL  CRCH）

从机返回报文格式：（实际返回报文：00  06  00  00  02  01  CRCL  CRCH）

配置数据说明：

读从机读卡数据

主机发送报文格式：（实际发送报文：02  03  10  00  00  06  CRCL  CRCH）

从机返回报文格式：（返回：02  03  0C  xx  xx  xx  xx  xx  xx  xx  xx  CRCL  CRCH）

返回数据说明：
